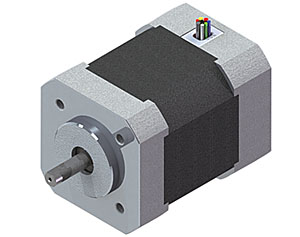

42BMS系列直流无刷电机

类别:直流无刷

简介:

全国咨询服务热线:0519-89868988

立即采购在线咨询

  • 产品详情
一般性能参数(General specification):


绕组类型DELTA
霍尔电角度120 Deg.
轴向窜动0.025mm
轴圆跳动0.02mm@450g
轴端部跳动0.08mm@450g
轴向负载28N@ 距法兰面20mm处
径向负载10N
介电强度500VDC, 1min.
绝缘电阻>100Mohms, 500VDC


引出线连接及功能(Electric connection):

编号
引线颜色
引线规格
引线功能
1
UL1007
AWG26
Hall Vcc
2
Hall U
3
绿
Hall V
4
Hall W
5
Hall GND
6
UL1007
AWG20
Phase U
7
Phase V
8
Phase W

电机性能参数(Electric Specification):

项目
单位
42BMS41A40
42BMS61A40
42BMS100A40
电机极数 Motor poles
8
8
8
电机相数 Phase
3
3
3
额定电压 Rated Voltage
VDC
24
24
24
额定转速 Rate speed
rpm
4000
4000
4000
额定转矩 Rated torque
N.m
0.063
0.125
0.25
额定输出功率 Rate power
W
26
52
105
峰值转矩 PeaK torque
N.m
0.19
0.38
0.75
峰值电流 PeaK Current
A
5.4
10.6
20
转矩常数 Torque constant
N.m/A
0.035
0.036
0.036
反电势常数 Voltage constant
V/Krpm
3.7
3.8
3.8
转子惯量 Rotor Inertia
g.cm2
24
48
96
电机重量 Motor weight
Kg
0.3
0.45
0.8
电机长度 L Motor length
mm
41
61
100

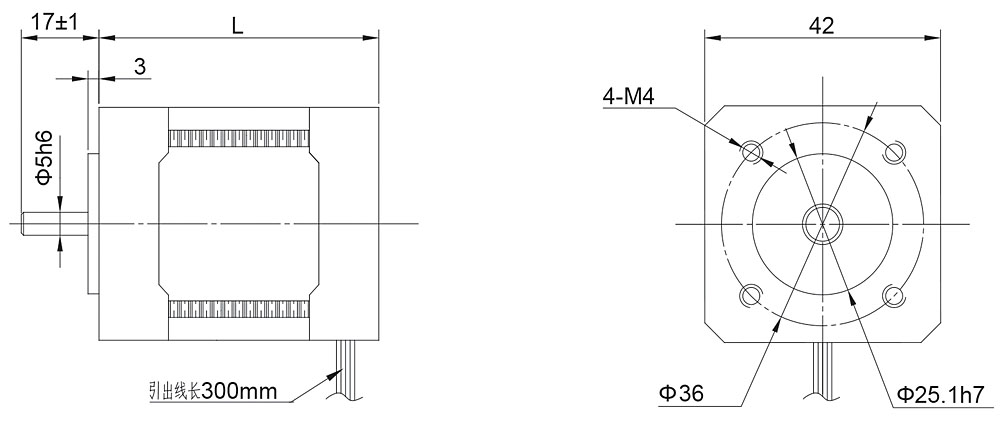

电机安装尺寸(Dimension):
