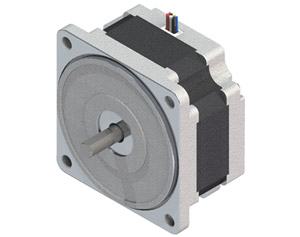

80BMG系列直流无刷减速电机

类别:直流无刷

简介:

全国咨询服务热线:0519-89868988

立即采购在线咨询

  • 产品详情
一般性能参数(General specification):

绕组类型YWE
霍尔电角度120 Deg.
轴向窜动0.025mm
轴圆跳动0.025mm@450g
轴端部跳动0.08mm@450g
容许轴向负载电机质量的一半以下
容许悬挂负载137N@ 距轴端20mm处
介电强度500VDC, 1min.
绝缘电阻>100Mohms, 500VDC

引出线连接及功能(Electric connection):

编号
引线颜色
引线规格
引线功能
1
UL1007
AWG24
Hall Vcc
2
Hall U
3
绿
Hall V
4
Hall W
5
Hall GND
6
UL1007
AWG20
Phase U
7
Phase V
8
Phase W

电机性能参数(Electric Specification):

名称\项目
额定电压VDV
Rated Voltage
额定电流A
Rated current
峰值电流A
PeaK Current
额定输出功率W
Rate power
额定转速RPRN
Rate speed
额定转矩N.m
Rated torque
峰值转矩N.m
PeaK torque
转子惯量g.cm2
Rotor Inertia
电机重量Kg
Motor weight
电机长度mm
Motor length
80BMG48A30
24
3.1
5.6
60
3000
0.2
0.4
230
1.2
48
80BMG48G30
310
0.24
0.48

带减速箱整机容许力矩(N.m):

型号
电机转速\减速比
3
3.6
5
6
7.5
9
10
12.5
15
18
20
25
30
36
50
60
75
90
100
120
150
180
80BMG48口30-G口
3000rpm
0.5
0.6
0.8
1.0
1.2
1.6
1.7
2.2
2.6
3.2
3.2
4.0
4.9
5.9
8.0
8.0
8.0
8.0
8.0
8.0
8.0
8.0
减速箱长度L
32
46

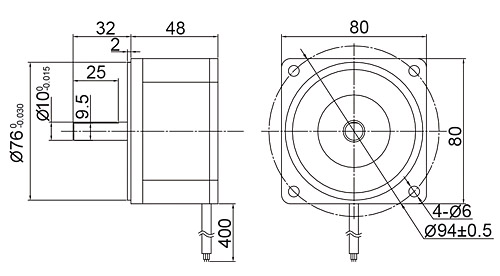

电机安装尺寸(Dimension):


带减速箱电机安装尺寸(Dimension):
