60BMW系列直流无刷电机

类别:直流无刷

简介:

全国咨询服务热线:0519-89868988

立即采购在线咨询

  • 产品详情
一般性能参数(General specification):


绕组类型YWE
霍尔电角度120 Deg.
轴向窜动0.025mm
轴圆跳动0.02mm@450g
轴端部跳动0.08mm@450g
轴向负载155N@ 距法兰面20mm处
径向负载45N
介电强度500VDC, 1min.
绝缘电阻>100Mohms, 500VDC


引出线连接及功能(Electric connection):

编号
引线颜色
引线规格
引线功能
1
UL1007
AWG24
Hall Vcc
2
Hall U
3
绿
Hall V
4
Hall W
5
Hall GND
6
UL1007
AWG20
Phase U
7
Phase V
8
Phase W

电机性能参数(Electric Specification):

项目
单位
60BMW78A30
60BMW99A30
60BMW120A30
电机极数 Motor poles
8
8
8
电机相数 Phase
3
3
3
额定电压 Rated Voltage
VDC
24
24
24
额定转速 Rate speed
rpm
3000
3000
3000
额定转矩 Rated torque
N.m
0.25
0.5
0.75
额定输出功率 Rate power
W
78
157
235
峰值转矩 PeaK torque
N.m
0.75
1.5
2.25
峰值电流 PeaK Current
A
4.3
8.7
6.5
转矩常数 Torque constant
N.m/A
0.056
0.056
0.115
转子惯量 Rotor Inertia
g.cm2
110
190
290
电机重量 Motor weight
Kg
0.55
0.95
1.5
电机长度 L Motor length
mm
78
90
120

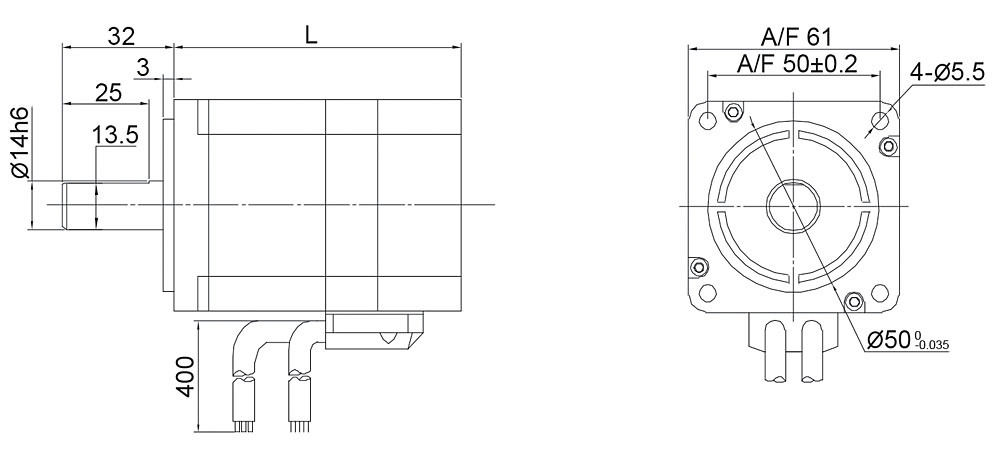

电机安装尺寸(Dimension):
