产品中心

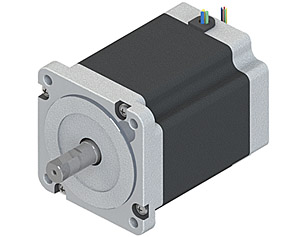

86BMS系列直流无刷电机

类别:直流无刷

简介:

全国咨询服务热线:0519-89868988

立即采购在线咨询

  • 产品详情
一般性能参数(General specification):


绕组类型YWE
霍尔电角度120 Deg.
轴向窜动0.05mm
轴圆跳动0.025mm@450g
轴端部跳动0.08mm@450g
轴向负载220N@距法兰面20mm处
径向负载60N
介电强度500VDC, 1min.
绝缘电阻>100Mohms, 500VDC


引出线连接及功能(Electric connection):

编号
引线颜色
引线规格
引线功能
1
UL1007
AWG24
Hall Vcc
2
Hall U
3
绿
Hall V
4
Hall W
5
Hall GND
6
UL1007
AWG18
Phase U
7
Phase V
8
Phase W

电机性能参数(Electric Specification):

项目
单位
86BMS86C30
86BMS113C30
86BMS138C30
电机极数 Motor poles
8
8
8
电机相数 Phase
3
3
3
额定电压 Rated Voltage
VDC
48
48
48
额定转速 Rate speed
rpm
3000
3000
3000
额定转矩 Rated torque
N.m
0.7
1.4
2.1
额定输出功率 Rate power
W
220
440
660
峰值转矩 PeaK torque
N.m
2.1
4.2
6.3
峰值电流 PeaK Current
A
19
33
55
转矩常数 Torque constant
N.m/A
0.11
0.13
0.11
反电势常数 Voltage constant
V/Krpm
11.5
13.5
11.5
转子惯量 Rotor Inertia
g.cm2
800
1600
2400
电机重量 Motor weight
Kg
1.9
2.6
4.0
电机长度 L Motor length
mm
86
113
138

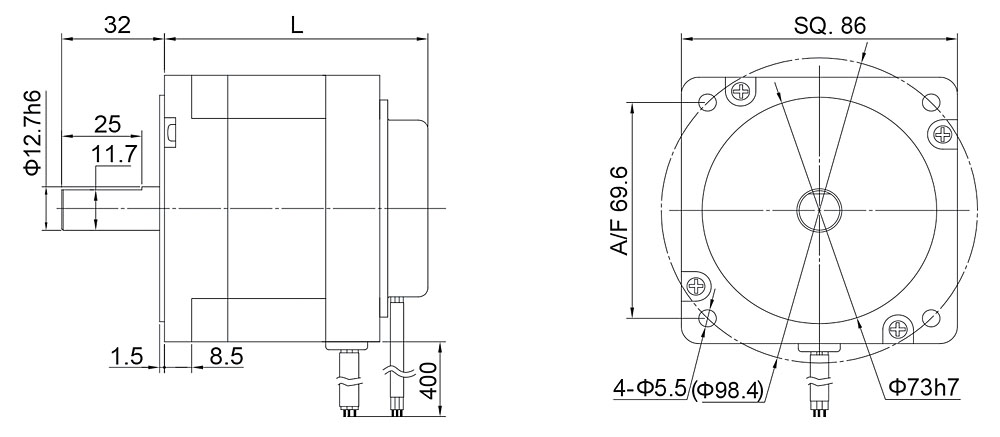

电机安装尺寸(Dimension):
